Pontos-chave
- A câmera registra radiação infravermelha e calcula temperatura aparente da superfície; ela não enxerga através da peça.
- Emissividade, reflexos, distância, foco, atmosfera, carga, vento, sol e escala alteram a leitura.
- Padrão térmico é indício: causa, profundidade e extensão normalmente exigem correlação ou confirmação.
- Um relatório responsável separa fato observado, hipótese, evidência confirmatória, conclusão e limitação.
O que uma câmera termográfica realmente mede
Uma câmera termográfica não fotografa a causa de uma falha. Ela registra a radiação infravermelha que chega ao detector e a converte em um mapa de temperaturas aparentes da superfície.
O sinal recebido combina a radiação emitida pelo alvo, a radiação do entorno refletida pela superfície e os efeitos do meio entre o objeto e a câmera. Para converter esse sinal em temperatura, o equipamento usa parâmetros como emissividade, temperatura aparente refletida, distância, temperatura e umidade do ar.
Em paredes e concreto, descontinuidades subsuperficiais podem alterar o fluxo de calor e formar um padrão na superfície. Isso permite localizar regiões suspeitas, mas não significa visão através do elemento. Vidro comum e metais polidos podem refletir o ambiente no infravermelho e produzir imagens visualmente convincentes, porém equivocadas.
Formulação tecnicamente segura: “Nas condições do ensaio, foi observada anomalia térmica compatível com determinada hipótese, a confirmar pelo conjunto de evidências.”
Aplicações defensáveis — quando existe mecanismo térmico

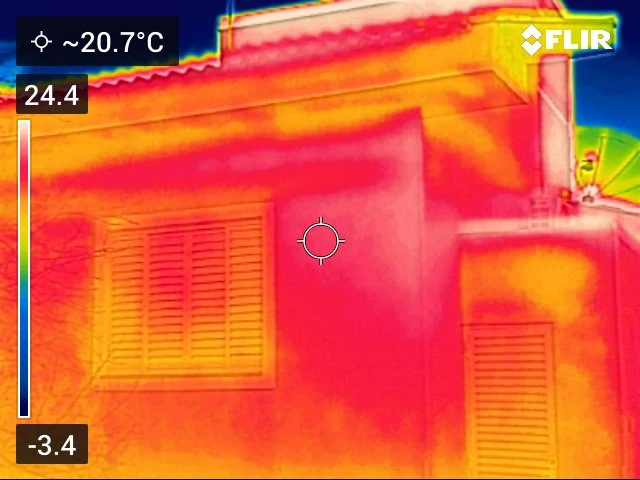

Edificações
Triagem de irregularidades de calor, ar e umidade, pontes térmicas, falhas de isolamento e apoio à localização de regiões que merecem investigação dirigida.
Instalações elétricas e máquinas
Comparação de componentes equivalentes e identificação de padrões anormais sob estado operacional e carga conhecidos, com procedimento de segurança específico.
Concreto e revestimentos
Localização de possíveis delaminações, descolamentos ou vazios rasos quando estímulo térmico, geometria e condições ambientais são favoráveis.

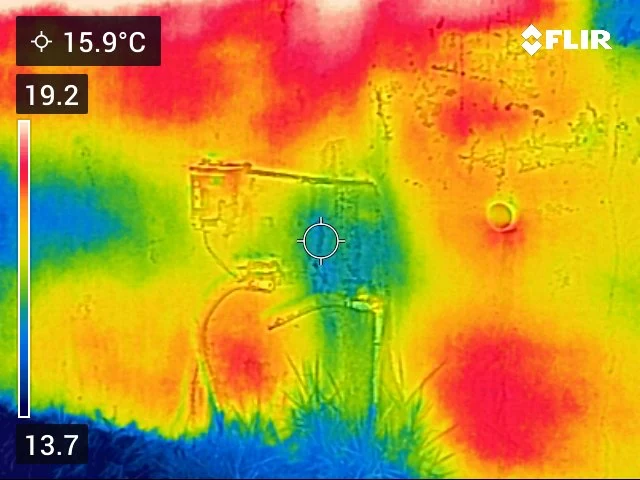

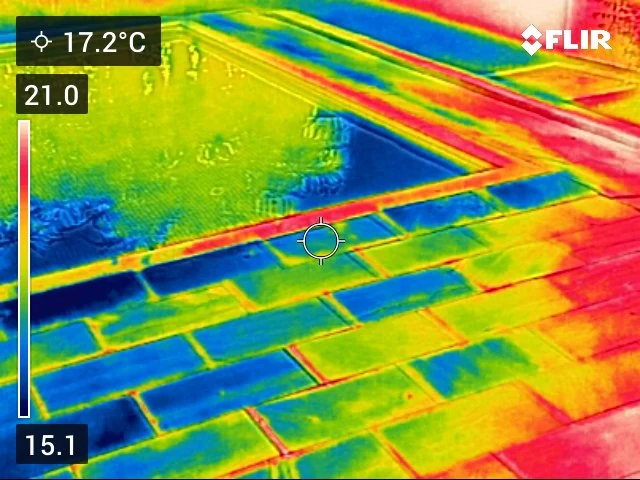

Umidade e vazamentos
Detecção de padrões de resfriamento ou aquecimento compatíveis com umidade; a presença de água deve ser confirmada por medição ou inspeção complementar.
Emissividade e reflexos: a armadilha mais comum
Emissividade expressa a eficiência com que uma superfície emite radiação térmica em comparação com um corpo negro à mesma temperatura. Em superfícies opacas de baixa emissividade, cresce a participação do que é refletido. Por isso, metal limpo ou polido pode mostrar o reflexo térmico do operador, do céu, de uma luminária ou de outro equipamento.
Mudar o ângulo e verificar se o padrão se desloca ajuda a reconhecer reflexos, mas não substitui procedimento. Para avaliação quantitativa, parâmetros radiométricos precisam ser medidos ou estimados com método apropriado; copiar um valor de emissividade de tabela sem considerar material, acabamento, oxidação, pintura e condição superficial pode comprometer o resultado.
| Variável | Como pode distorcer | Controle prático |
|---|---|---|
| Emissividade | Converte radiação em temperatura incorreta | Caracterizar superfície e registrar o valor adotado |
| Reflexo aparente | Cria ponto quente ou frio que não pertence ao alvo | Observar entorno, variar ângulo e compensar quando aplicável |
| Distância e alvo pequeno | Mistura alvo e fundo no mesmo pixel | Verificar resolução espacial e tamanho mínimo de medição |
| Foco | Reduz contraste e altera leitura de pequenas regiões | Focar antes da captura e preservar arquivo radiométrico |
| Paleta e intervalo | Faz o mesmo dado parecer mais ou menos severo | Exibir escala, nível, amplitude e referência |
Condições do ensaio precisam ser planejadas e registradas
Sem diferença térmica suficiente, a ausência de contraste não exclui a existência de defeito. Sol pode ser a fonte necessária numa inspeção passiva de concreto e, em outro contexto, pode criar sombras e aquecimentos que mascaram a leitura. Vento, chuva, molhamento recente, HVAC, fontes próximas e mudanças de carga também alteram o campo térmico.
Antes
Definir objetivo, mecanismo esperado, referência de comparação, equipamento, lente, distância, acesso, segurança e janela ambiental.
Durante
Registrar data, hora, clima, vento, carga ou regime operacional, emissividade, temperatura refletida, distância, ângulo, foco e imagem visível correlata.
Depois
Preservar arquivo radiométrico, escala e parâmetros; comparar regiões equivalentes; formular hipóteses concorrentes e indicar confirmação necessária.
Da anomalia térmica ao diagnóstico
Uma leitura robusta segue a cadeia causa → mecanismo → manifestação → consequência → tratativa. O termograma registra uma manifestação térmica. A causa precisa ser construída e testada com o restante das evidências.
| Achado térmico | Hipóteses possíveis | Evidência complementar |
|---|---|---|
| Região mais fria em parede | Umidade, evaporação, ponte térmica, fluxo de ar ou sombra | Medidor de umidade, inspeção, histórico de chuva e abertura dirigida |
| Conexão elétrica mais quente | Carga, mau contato, desequilíbrio ou condição normal do componente | Corrente, comparação entre fases, histórico e avaliação por profissional autorizado |
| Padrão sobre concreto | Delaminação, variação de espessura, revestimento ou exposição solar | Percussão, ultrassom, impacto-eco, GPR ou verificação localizada conforme o objetivo |
| Faixa térmica em tubulação | Fluxo interno, isolamento deficiente, depósito ou fonte próxima | Dados operacionais, inspeção, espessura/isolamento e comparação em regime equivalente |
A termografia orienta onde investigar; a conclusão decorre do conjunto de evidências.
Quando a imagem não sustenta conclusão isolada
Sem dados radiométricos
Captura sem escala, parâmetros ou arquivo original serve como registro visual, não como medição auditável.
Superfície reflexiva
Baixa emissividade sem controle de reflexo pode transformar o entorno em uma falsa anomalia.
Regime desconhecido
Carga, partida, parada, ventilação ou incidência solar desconhecidas impedem comparação consistente.
Alvo mal resolvido
Foco ruim, distância excessiva, alvo pequeno ou observação através de vidro comprometem o dado.
Sem contraste térmico
Resultado negativo em condição inadequada não elimina patologia.
Um único instante
Sem referência, repetição ou histórico, fica difícil separar comportamento transitório de anomalia persistente.
O que um relatório termográfico responsável deve conter
O relatório deve informar objetivo e escopo; objeto e localização; data e horário; equipamento, lente e condição metrológica; qualificação; ambiente; carga ou regime operacional; parâmetros radiométricos; termograma e fotografia visível; escala; referência de comparação; limitações e método complementar recomendado.
A linguagem precisa distinguir fato observado, hipótese, evidência de confirmação e conclusão. Em instalações energizadas, o texto não deve incentivar abertura ou aproximação insegura: acesso, remoção de barreiras e medições dependem de pessoal autorizado, análise de risco e medidas aplicáveis da NR-10.
Checklist de verificação
- O objetivo e o mecanismo térmico esperado foram definidos?
- Carga, regime operacional e condições ambientais foram registrados?
- Emissividade, reflexão aparente, distância, ângulo e foco foram tratados?
- O alvo ocupa resolução suficiente para a medição pretendida?
- Termograma radiométrico e imagem visível têm o mesmo contexto?
- Existe referência válida: componente equivalente, região íntegra ou histórico?
- Hipóteses concorrentes e possíveis artefatos foram considerados?
- A conclusão declara limites e o método de confirmação quando necessário?
Perguntas frequentes
A termografia enxerga através de paredes?
Não. Ela registra radiação da superfície. Uma anomalia interna pode ser inferida quando altera o fluxo de calor e produz contraste superficial, mas exige condições adequadas e interpretação.
Uma área vermelha sempre indica defeito?
Não. A cor depende da paleta e do intervalo térmico. Sem escala, emissividade, carga, referência e contexto, vermelho não indica automaticamente maior dano.
É possível detectar umidade?
É possível localizar padrões térmicos compatíveis com umidade. A presença, origem e extensão da água precisam ser confirmadas com inspeção e método complementar.
Um termograma sem anomalia elimina a patologia?
Não. Se o contraste térmico, o estímulo, a resolução ou as condições forem inadequados, o defeito pode não se manifestar na superfície.
Fontes primárias e referências oficiais
As referências sustentam o enquadramento geral. Normas, licenças e requisitos aplicáveis devem ser confirmados na edição vigente e no contexto de cada empreendimento.
- ISO 6781-1:2023 — termografia em edifícios ↗ISO
- ISO 18434-1:2008 — procedimentos gerais ↗ISO — Edição confirmada pela ISO em 2023.
- ISO 18436-7:2014 — qualificação de pessoal ↗ISO — Edição confirmada pela ISO em 2025.
- Atualização da ABNT NBR 16818 e cancelamentos ↗Abendi / ABNT ONS-058 — Para uso normativo, confirmar edição e íntegra licenciada no Catálogo ABNT.
- Infrared thermography — infraestrutura e concreto ↗Federal Highway Administration
- Manual técnico de medição termográfica ↗FLIR Systems
- NR-10 — segurança em instalações elétricas ↗Ministério do Trabalho e Emprego
